噴涂機器人

  噴涂機器人是可進行自動噴漆或噴涂其他涂料的工業機器人，主要由機器人本體、計算機和相應的控制系統組成，液壓驅動的噴涂機器人還包括液壓油源，如油泵、油箱和電機等。噴涂機器人主要應用于3C行業、汽車制造業以及家具行業，未來將大量代替人工。

主要特點

基于超過30年的導軌經驗，IRB 5500-25的高導軌是ABB為汽車噴涂車間設計的第五代導軌系統。

IRB 5500-25的高導軌避免了在第三方導軌上安裝IRB 5500-25相關的額外工程和其他成本。集成了所有軸的ABB動態建模降低了能源消耗，提高了精度，并提供了一個完全同步和平衡的機器人噴涂運動。

高導軌(軌道單元)被設計成一個自主承載的結構，不需要在導軌下支撐梁。為了保持精度、避免偏轉，軌道上只有兩個4.7米(中心對中心)的立柱，并配備了一個或兩個機器人。

IRB 5500-25的高導軌完全支持離線編程和所有組件(包括導軌)100%精確的周期檢查和路徑精度。

特點和優勢:

• 擴展了IRB 5500-25的獨特功能，如完全集成的工藝和運動控制，以及噴房的特殊集成

• 最多支持四臺機器人在同一導軌

• 兩柱設計適應大多數車身長度配置

• 較大的靈活性，可用于各種應用程序

• 總高度1123毫米

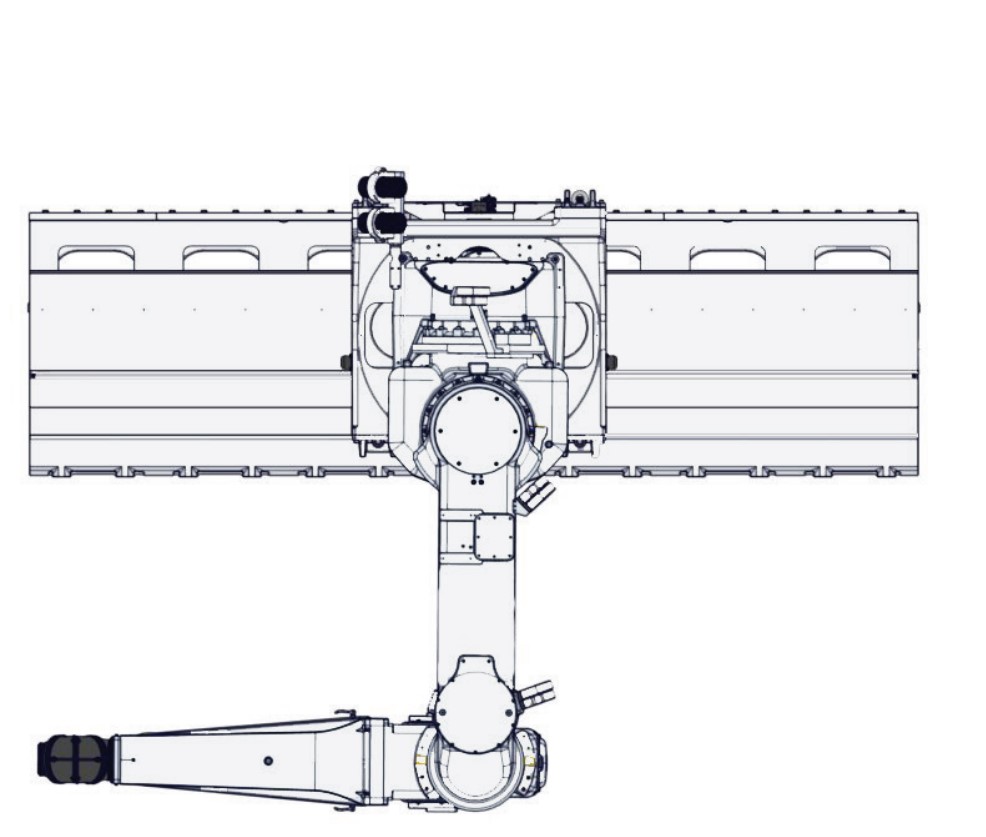

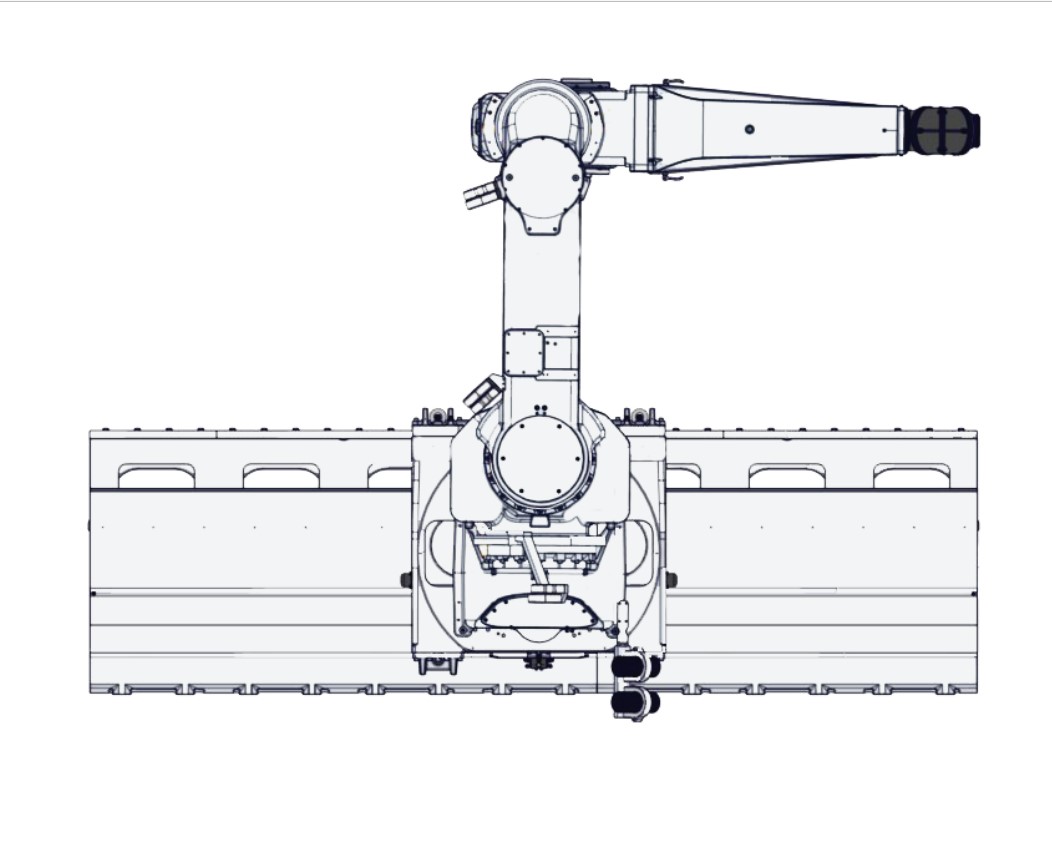

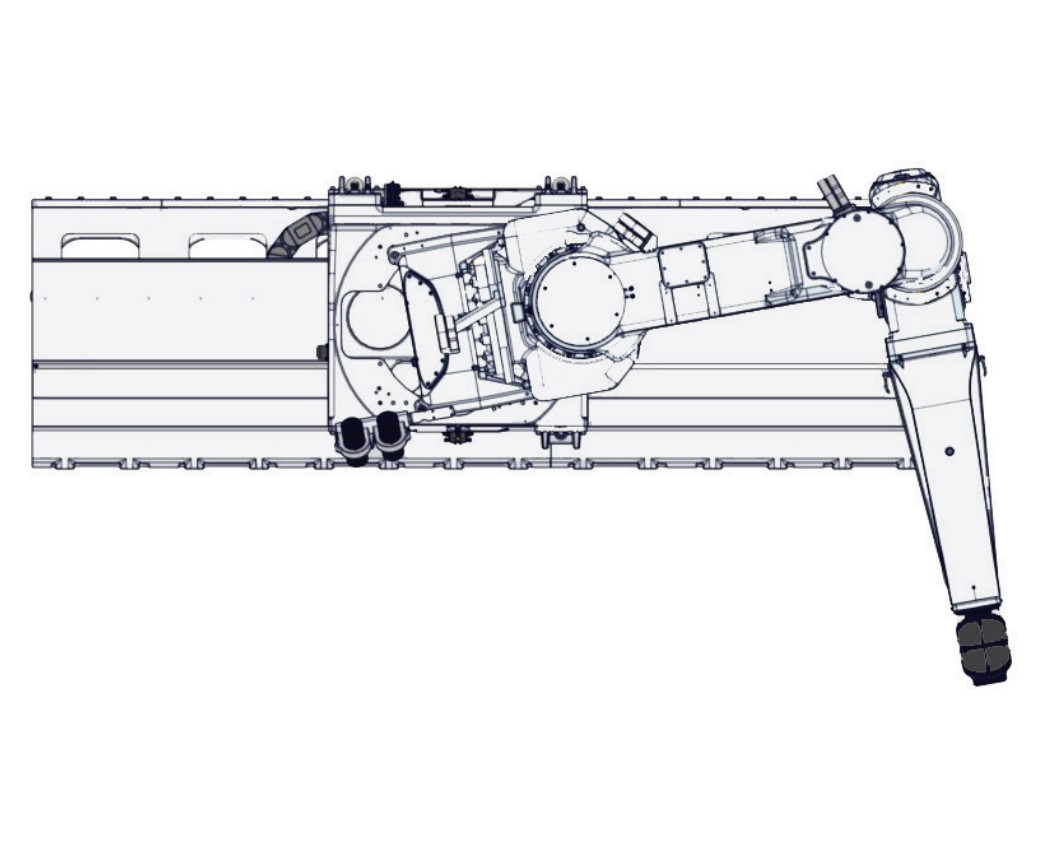

• 多個機械臂安裝位置在同一導軌——可支持傾斜、直立、倒置

• 受保護的電纜鏈——300mm電纜鏈集成到軌道元件中

• 集中潤滑-軌道、齒輪齒條、滾輪

• 7軸上自動校準序列——傳感器檢測校準位置；無需校準工具

噴涂機器人的選型因素：

（1） 機器人的工作軌跡范圍。在選擇機器人時需保證機器人的工作軌跡范圍必須能夠完全覆蓋所需施工的工件相關表面、左右兩臺機器人各覆蓋左右半個工件，當機器人的工作軌跡范圍在輸送運動方向上無法滿足時，則需要增加機器人的外部導軌，來擴展其工作范圍軌跡。
（2） 機器人的重復精度。對于涂膠機器人而言，一般重復精度達到0.5mm即可。而對于噴漆機器人，重復的精度要求可以低一些。
（3） 機器人的運動速度及加速度。機器人的最 大運動速度或最 大加速度越大，則意味著機器人在空行程所需的時間越短，則在一定節拍內機器人的絕 對施工時間越長，可提高機器人的使用率。所以機器人的最 大運動速度及加速度也是一項重要的技術指標。但需注意的問題是，在噴涂過程中（涂膠或噴涂），噴涂工具的運動速度與噴涂工具的特性及材料等因素直接相關，需要根據工藝要求設定。此外，由于機器人的技術指標與其價格直接相關，因而根據工藝要求選擇性價比高的機器人。
（4） 機器人手臂可承受的最 大荷載。對于不同的噴涂場合，噴涂（涂膠或噴漆）過程中配置的噴具不同，則要求機器人手臂的最 大承載載荷也不同。

在噴涂行業應用中有著大量的噴涂機器人應用經驗，可以滿足不用的工件噴漆要求，各種自動噴涂作業方式：

1、 如轉臺式：適合獨 立的手噴柜改造使用、可以滿足噴漆（含靜電噴漆方式）人工只需要將產品放置在雙工位轉臺外部，機器人自動噴涂這種噴漆方式是目前較為常用和應用較為廣 泛的一種。轉臺將噴漆完成和未完成產品實現轉換，實現自動化生產。適合小件擺盤、模型噴漆、工業品、鎖具、手機殼、玩具、鞋材、鼠標、鍵盤、發光字體、醫療配件、體育用品、汽車內飾、后視鏡、塑膠五金等噴漆，一米五以內的產品噴漆使用廣 泛。
2、 固定機器人懸掛式：適合產品通過地軌線，地面輸送線等應用方式，也可以用于空間場地較小的情況下使用轉臺方式。
3、 在線跟蹤噴涂方式：適用于懸掛線噴漆和噴糞生產改造方式，工業機器人帶追蹤噴涂功能，根據實際情況可以增加導軌進行輔助，可使自動噴涂機器人左右移動一定的距離。

靜電噴粉噴塑：靜電粉末噴涂是一種用霧化噴嘴（涂層霧化）和放電階段（電流）對涂層進行微?；?、對其施加電荷、在電極與圖層物體之間形成電場、利用靜電吸附來涂覆涂層噴涂工藝。主要用于金屬表面涂裝隨著工業噴涂的使用，噴粉環境的惡劣讓企業老板都在逐步采用工業機器人（機械手）來滿足噴涂自動化生產，代替人工作業，降低企業招人和用人管理等壓力，靜電噴粉設備-自動噴塑機器人通常使用六軸多關節類型機械手，可以模擬人工完成一些異性件，不規則產品的噴涂。

自動噴塑機器人（五金柜體結構件噴粉機器人設備案例）：

1、 噴粉作業方式：通常是懸掛線移動噴粉，進入噴粉房后人工噴粉，采用噴粉機器人后由機器人機械手臂代替人工噴粉動作，配套靜電噴粉設備這套實現自動化控制出粉噴涂。
2、 噴涂機器人：一般需要兩套，呈現斜對面安裝，滿足工件的正面噴粉和反面噴粉，如線體速度越快需要的工業機器人越多。
3、 追蹤功能：由于線體一直處于流動狀態下，噴塑機器人需要具備在線跟隨噴粉的功能，是指工業機器人的軌跡動作是根據線體移動速度而在邊移動邊走程序。
4、 配套設備：噴涂機器人；靜電供粉系統；靜電噴粉槍；在線追蹤系統；底座以及防護衣。
