ABB IRB 1200

IRB 1200

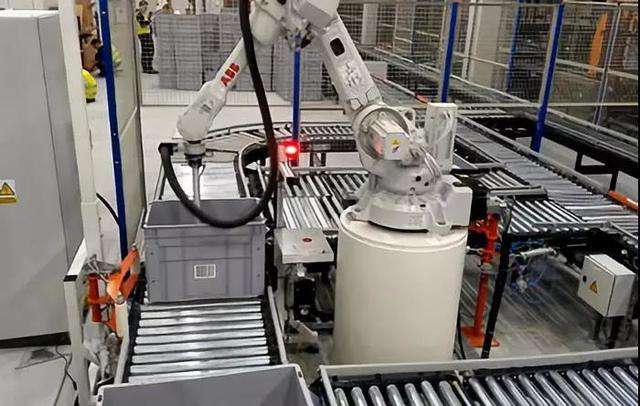

如何使生產設備縮小15%、速度加快10%？答案就在ABB IRB 1200機器人。隨著該款機器人的面市，ABB在保持機器人工作范圍寬廣這一優勢的同時，一舉滿足了物料搬運和上下料環節對柔性、節拍、易用性及緊湊性的各項要求。

詢價

全新設計
IRB 1200 的設計兼具功能與美觀。光潔的表面易于清潔和保養，
非常適用于數控機床上下料和食品業物料搬運等作業。IRB 1200 的每個細節都體現了注重效率的設計理念，最終造就了這款體積縮小 15% 而速度提高 10% 的高效產品。
結構緊湊
IRB 1200 第二軸無外凸，這一創新設計使其具有比其他小型機器人更長的行程，大幅縮短了機器人與工件之間的距離，而不影響其優異性能。
對于電子加工、拋光之類的小型工作站，當機器人采用吊頂安裝方式時，其行程優勢在增強緊湊型方面表現尤為突出。
IRB 1200 機身小巧、有效工作范圍大，有利于加快生產節拍、減少設備占用空間。
易于集成
IRB 1200 內置 4 條氣管、10 路用戶信號線及以太網線，在設計上充分考慮了集成的便利性。例如，電路和氣路均可經由側門或底部（可選）接入機器人，還預設了以太網端口，便于機器人與其他設備集成。所有線路上至手腕法蘭處，下至底座，全程在機器人內部走線，使系統結構更為緊湊。
特性與優勢
- 工作站縮小 15%，節拍時間縮短 10%
- 標配 IP40 防護等級，可選 IP67 或鑄造工程師防護等級
- 4 條氣管、10 路用戶信號線及以太網線，從手腕法蘭到底座全程內部走線
- 提供兩種型號：700 mm 工作范圍 /7 kg 有效負載；900mm 工作范圍 /5kg 有效負載

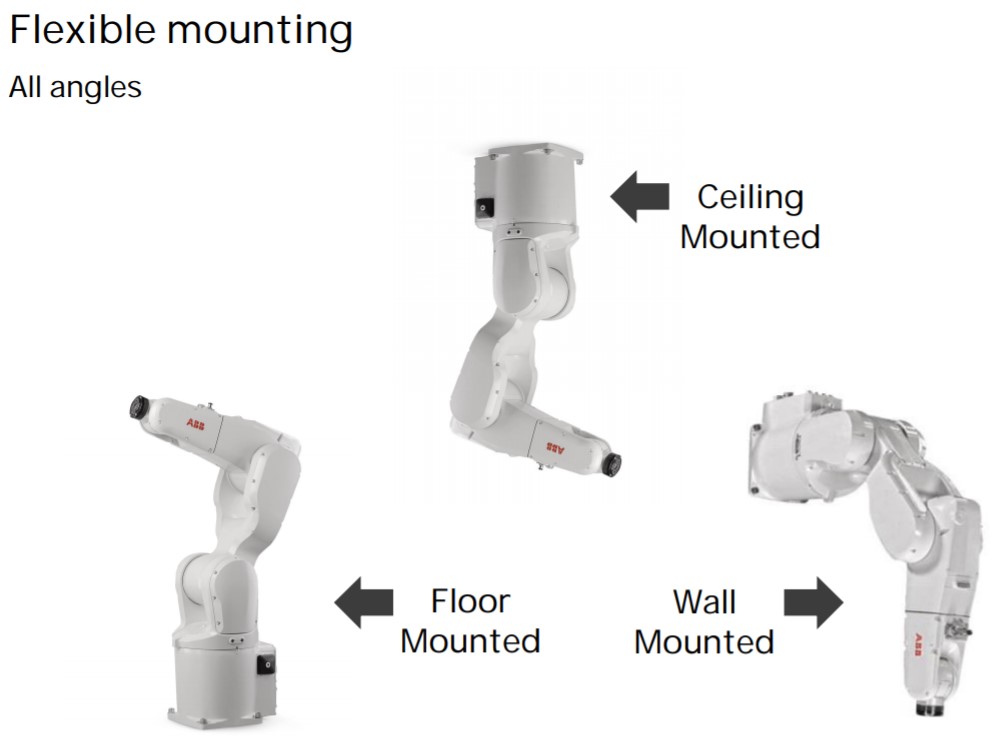

- 能以任意角度安裝
- 機身小巧，有效工作范圍寬大

規格
機器人型號		工作范圍		有效負載			手臂負載
IRB 1200-7/0.7		703 mm		7 kg			0.3 kg
IRB 1200-5/0.9		901 mm		5 kg			0.3 kg
特性
集成信號源					手腕設10路信號
集成氣源					手腕設4路空氣（5 bar）
集成以太網					一個100/10 Base-TX以太網端口
重復定位精度（IRB 1200-7/0.7）					0.02 mm
重復定位精度（IRB 1200-5/0.9）					0.025 mm
機器人安裝					任意角度
防護等級					IP40 / IP67
控制器					IRC5緊湊型 / IRC5單柜型
運動
	IRB 1200-7/0.7			IRB 1200-5/0.9
軸運動	工作范圍		最大速度	工作范圍				最大速度
軸1旋轉	+170°～ -170°		288°/s	+170°～ -170°				288°/s
軸2手臂	+135°～ -100°		240°/s	+130°～ -100°				240°/s
軸3手臂	+70°～ -200°		300°/s	+70°～ -200°				300°/s
軸4手腕	+270°～ -270°		400°/s	+270°～ -270°				400°/s
軸5彎曲	+130°～ -130°		405°/s	+130°～ -130°				405°/s
軸6翻轉	+360°～ -360°		600°/s	+360°～ -360°				600°/s
性能		IRB 1200-7/0.7				IRB 1200-5/0.9
1 kg拾料節拍
25×300×25 mm		0.42 s				0.42 s
TCP最大速度		7.3 m/s				8.9 m/s
TCP最大加速度		35 m/s*s				36 m/s*s
加速時間0-1 m/s		0.06 s				0.06 s
電氣連接
電源電壓		200-600 V，50-60 Hz
變壓器額定功率		4.5 kVA				4.5 kVA
功耗		0.39 kW				0.38 kW

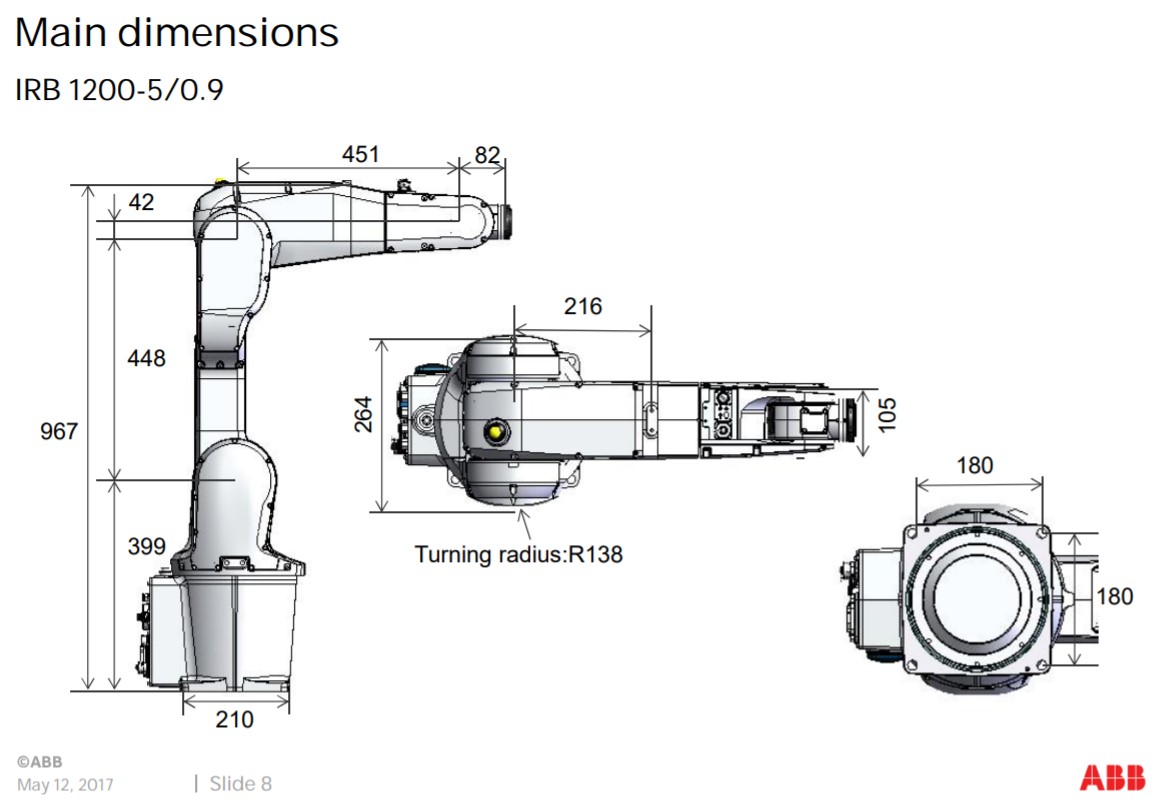

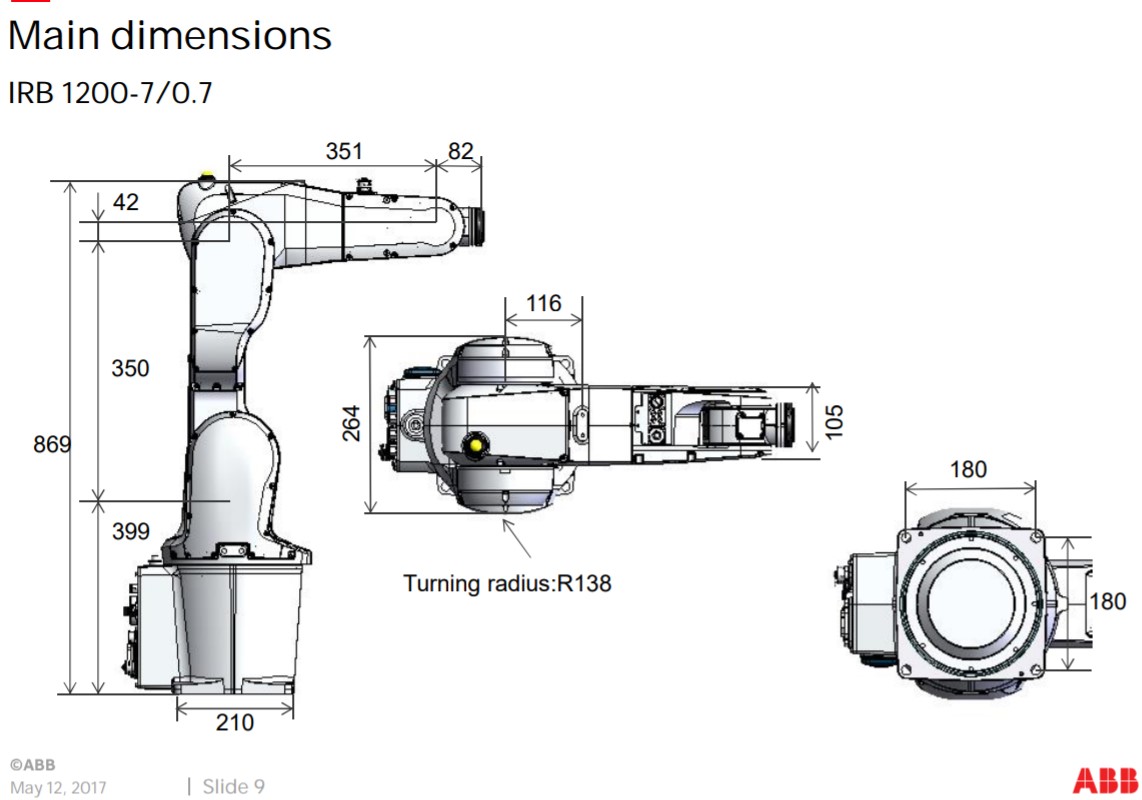

物理特性
底座尺寸		210×210 mm				210×210 mm
重量		52 kg				54 kg
